다음 중 B급 전력증폭기에 대한 설명으로 가장 옳은 것은?

1. 1

   A급에 비해 효율이 낮다.

2. 2

   A급에 비해 고출력의 증폭기 제작이 용이하다.

3. 3

   A급에 비해 선형성이 높다.

4. 4

   A급에 비해 무신호 시에 전력소모가 높다.

해설

정격용량이 5[V], 6,000[mAh]인 보조배터리를 이용하여 5[V], 3[W]인 휴대용 선풍기를 사용하려고 한다. 사용하기 전 보조배터리는 완전 충전되어 있으며, 휴대용 선풍기 자체의 배터리에는 전혀 저장되어 있는 에너지가 없다고 할 때, 보조배터리를 통해 이론적으로 휴대용 선풍기를 사용할 수 있는 최대 시간은 얼마인가? (단, 선풍기의 동작 외에 소모되는 에너지는 전혀 없다고 가정)

1. 1

   5시간

2. 2

   10시간

3. 3

   20시간

4. 4

   30시간

해설

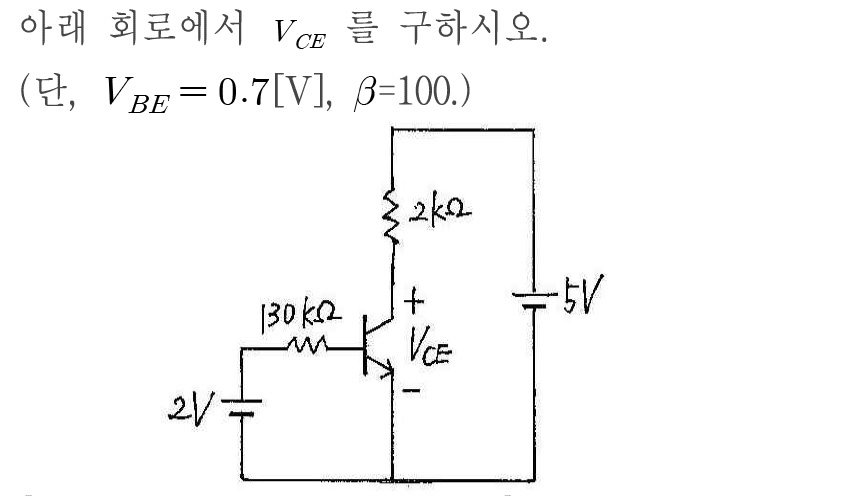

1. 1

   2[V]

2. 2

   2.4[V]

3. 3

   3[V]

4. 4

   3.6[V]

해설

다음 회로가 나타내는 게이트는? (단, 4개의 MOSFET은 모두 증가형이다.)

1. 1

   NAND

2. 2

   NOR

3. 3

   NOT

4. 4

   AND

해설

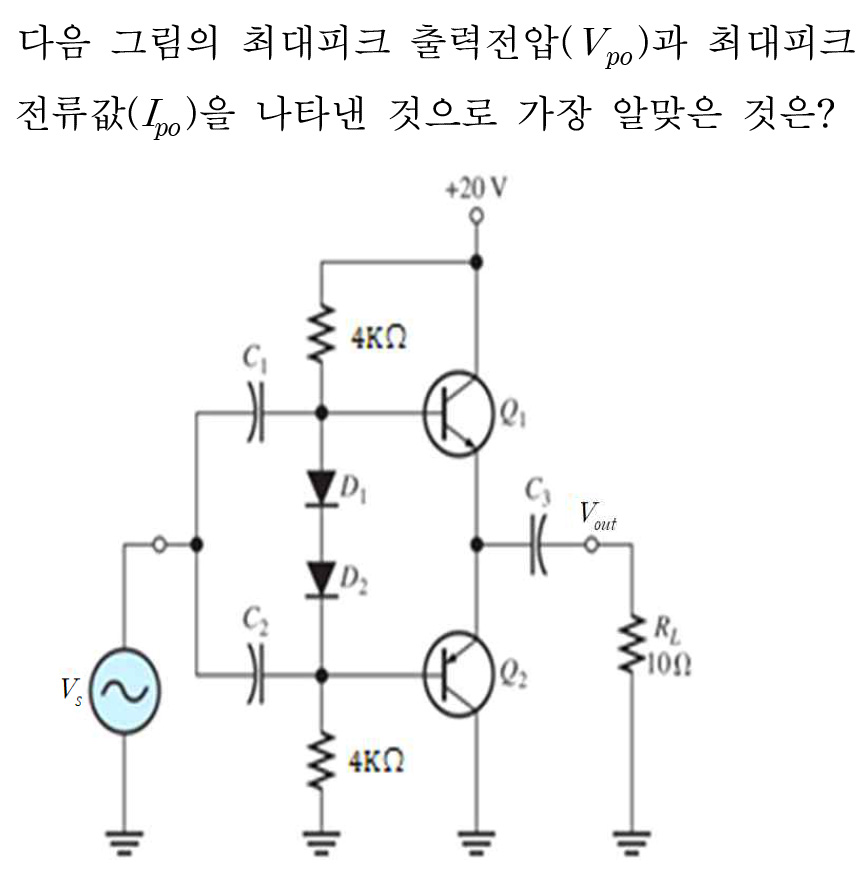

1. 1

   10[V], 1[A]

2. 2

   10[V], 0.5[A]

3. 3

   20[V], 1[A]

4. 4

   20[V], 2[A]

해설

다음 중 공통이미터 증폭기 특성으로 가장 옳지 않은 것은?

1. 1

   출력신호와 입력신호의 위상이 동일하다.

2. 2

   동작점에 따라 전압이득이 변한다.

3. 3

   부하의 크기에 따라 전압이득이 변한다.

4. 4

   온도에 의해 전압이득이 영향을 받는다.

해설

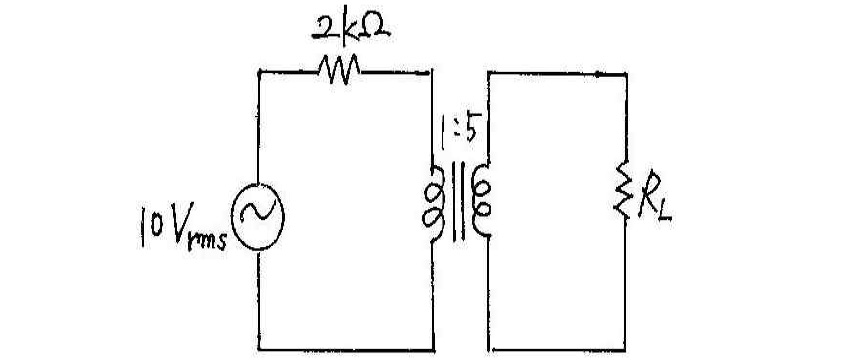

1. 1

   2[KΩ]

2. 2

   10[KΩ]

3. 3

   25[KΩ]

4. 4

   50[KΩ]

해설

1. 1

   3[KΩ]

2. 2

   2[KΩ]

3. 3

   1[KΩ]

4. 4

   500[KΩ]

해설

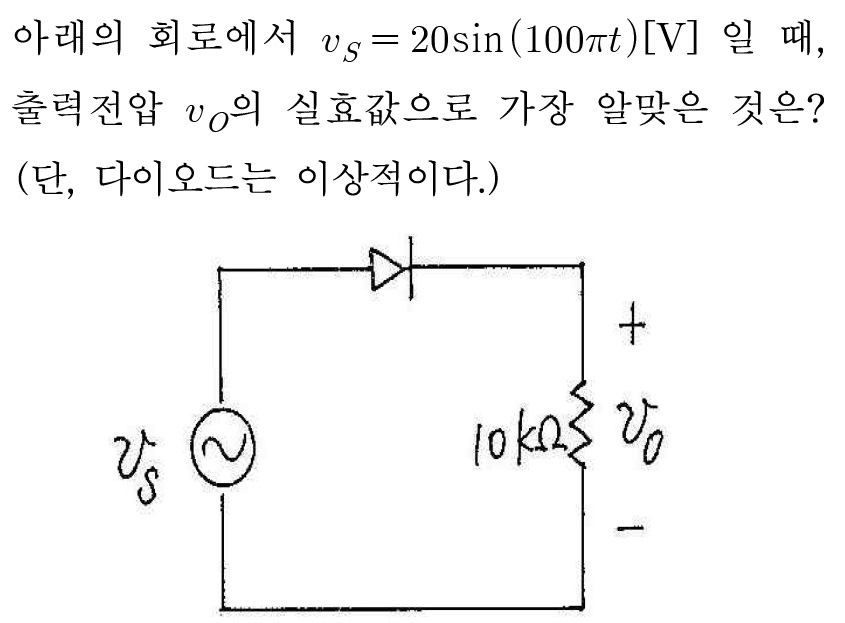

1. 1

   7.07Vrms

2. 2

   10Vrms

3. 3

   14.14Vrms

4. 4

   20Vrms

해설

완전히 방전되어 있던 같은 용량의 커패시터 세 개를 15[V] 배터리와 아래와 같이 연결하였을 때 절점(node) A의 전압으로 가장 알맞은 것은?

1. 1

   5V

2. 2

   6V

3. 3

   10V

4. 4

   12V

해설
