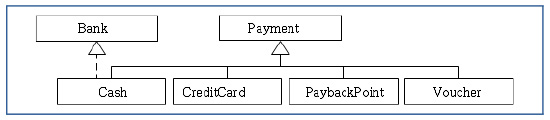

다음 클래스 다이어그램을 JAVA 소스코드로 구현 시, 적절하지 않은 것은?

1. 1

   Public class Payment { ... }

2. 2

   Public class Bank { ... }

3. 3

   Public class Cash extends Payment implements Bank { ... }

4. 4

   Public class Voucher extends Payment { ... }

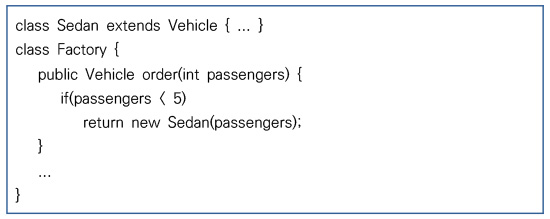

다음 JAVA 소스코드를 UML 클래스 다이어그램으로 표현 시, Sedan과 Factory 클래스 간 나타나는 관계로 적절한 것은? (단, 주어진 소스 코드 이외의 부분은 가정하지 않는다.)

1. 1

   합성(composition)

2. 2

   구현(realization)

3. 3

   일반화(generalization)

4. 4

   의존(dependency)

액티비티 다이어그램(activity diagram)에 대한 설명으로 적절하지 않은 것은?

1. 1

   포크(fork)는 단일 입력 트랜지션(transition)과 다수 출력 트랜지션(transition)을 가진다.

2. 2

   조인(join)은 다중 입력 트랜지션과 단일 출력 트랜지션을 가진다.

3. 3

   스윔레인(swim lane)은 액티비티에 참여하는 클래스를 구분한다.

4. 4

   프레임(frame)은 액티비티를 묶어 조건에 의한 택일을 표현한다.

해설

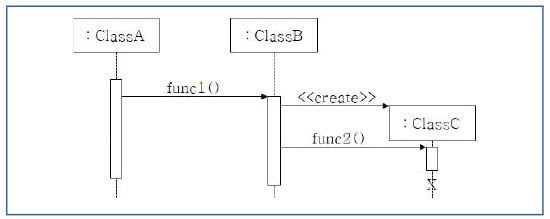

다음 시퀀스 다이어그램 구성 및 동작이 가능한 클래스 다이어그램으로 적절한 것은?

1. 1



2. 2



3. 3



4. 4

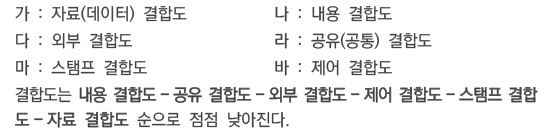

객체지향 소프트웨어 설계 시 모듈 간 결합도가 강한 것부터 약한 순서로 적절하게 나열한 것은?

1. 1

   나 - 다 - 라 - 바 - 마 - 가

2. 2

   나 - 라 - 다 - 바 - 마 - 가

3. 3

   라 - 다 - 바 - 가 - 마 - 나

4. 4

   라 - 가 - 바 - 다 - 마 - 나

해설

객체지향 소프트웨어 설계 시 모듈 내 응집도가 가장 높은 것과 가장 낮은 것을 적절하게 짝지어진 것은?

1. 1

   절차적(procedural) 응집도 - 논리적(logical) 응집도

2. 2

   기능적(functional) 응집도 - 우연적(coincidental) 응집도

3. 3

   대화적(communicational) 응집도 - 절차적(procedural) 응집도

4. 4

   논리적(logical) 응집도 - 우연적(coincidental) 응집도

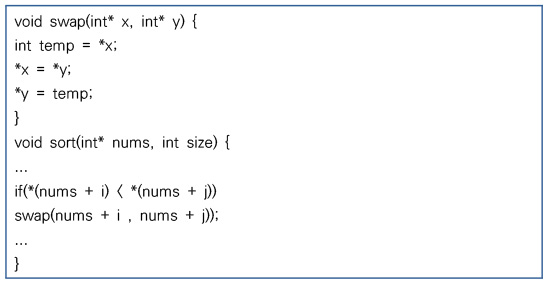

다음 C 언어 소스코드에서 swap과 sort 함수 간 결합도와 응집도는?

1. 1



2. 2



3. 3



4. 4

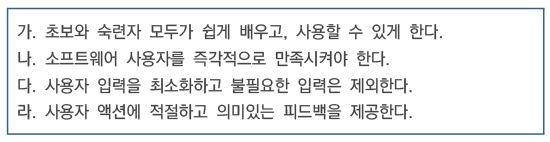

사용자 인터페이스 설계 원리 중 아래에 기술된 지침을 모두 만족하는 UI 설계개념으로 적절한 것은?

1. 1

   마법사(wizard)

2. 2

   사이트 이동 경로(breadcrumbs)

3. 3

   메타포(metaphor)

4. 4

   GUI 프레임워크(GUI Framework)

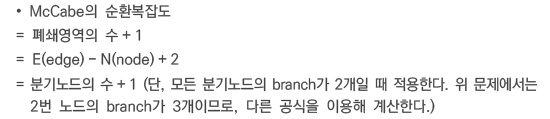

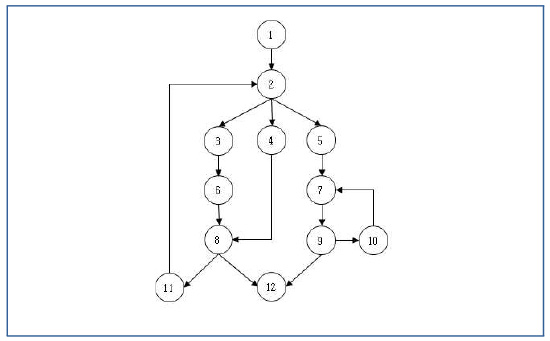

다음 제시된 그래프(흐름도)에서 McCabe의 순환복잡도는?

1. 1

   5

2. 2

   6

3. 3

   7

4. 4

   8

해설

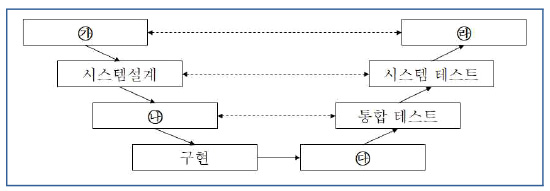

V&V 모델의 ㉮ ~ ㉱에 들어갈 내용으로 적절한 것은?

1. 1



2. 2



3. 3



4. 4
