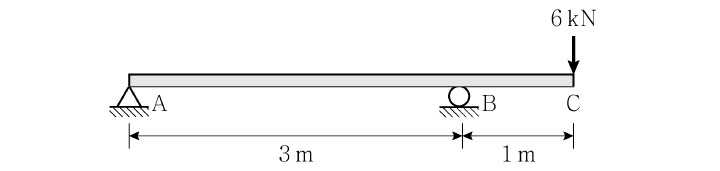

그림과 같이 내민보의 자유단 C점에 6kN의 집중하중이 작용할 때, 지점 B의 수직반력 크기[kN]는? (단, 보의 자중은 무시한다)

1. 1

   6

2. 2

   8

3. 3

   10

4. 4

   12

해설

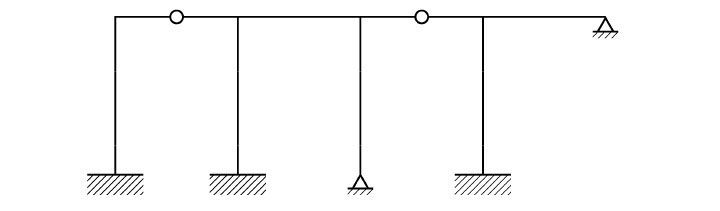

그림과 같은 라멘 구조물의 부정정 차수는?

1. 1

   8차

2. 2

   9차

3. 3

   10차

4. 4

   11차

해설

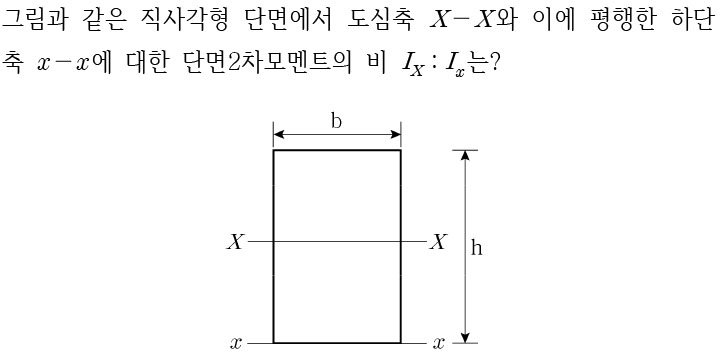

1. 1

   1:0.5

2. 2

   1:2

3. 3

   1:3

4. 4

   1:4

해설

1. 1



2. 2



3. 3



4. 4



해설

1. 1



2. 2



3. 3



4. 4



해설

1. 1



2. 2



3. 3



4. 4



해설

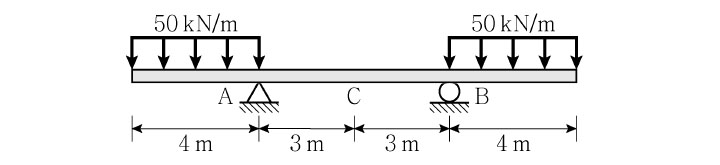

그림과 같이 내민보에 등분포하중이 작용할 때, C점에서의 전단력[kN]은? (단, 보의 자중은 무시한다)

1. 1

   －200

2. 2

   0

3. 3

   100

4. 4

   200

해설

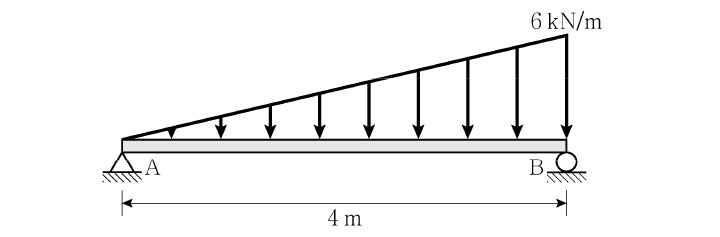

그림과 같이 단순보에 삼각형 분포하중이 작용한다. A지점으로부터 분포하중의 합력 작용점까지의 거리[m]는?

1. 1



2. 2



3. 3



4. 4



해설

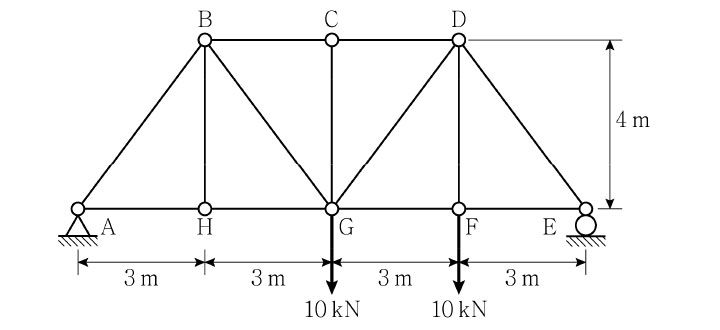

그림과 같은 트러스 구조물에서 부재력이 0인 부재만을 고른 것은? (단, 부재의 자중은 무시한다)

1. 1

   BH, CG

2. 2

   CD, DE

3. 3

   AB, BH

4. 4

   BC, BG

해설

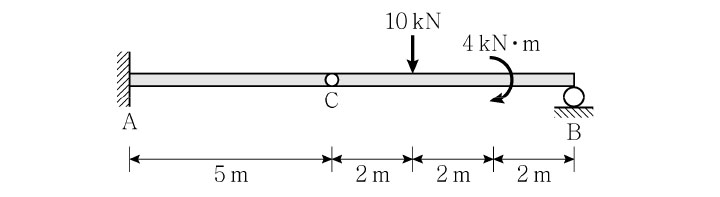

그림과 같이 집중하중과 모멘트하중을 받는 게르버보에서 C점의 전단력 크기[kN]는? (단, 보의 자중은 무시한다)

1. 1

   5

2. 2

   6

3. 3

   7

4. 4

   8

해설
