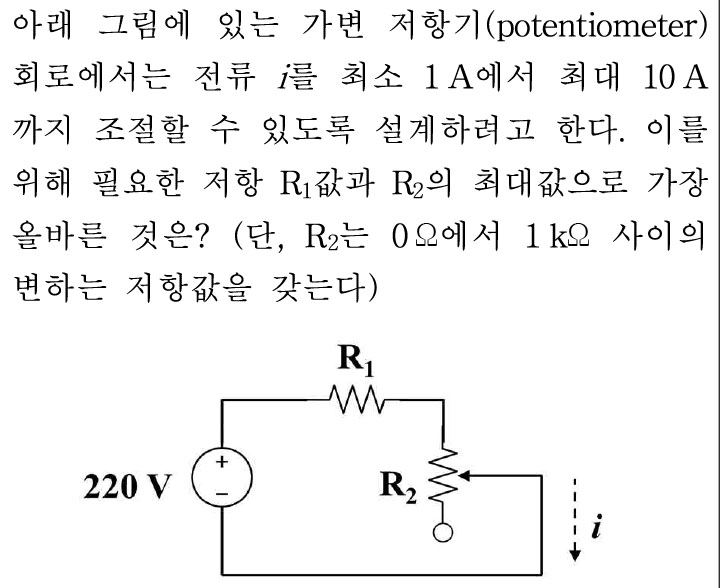

1. 1

   R1 = 12 Ω, R2 = 10 Ω

2. 2

   R1 = 11 Ω, R2 = 99 Ω

3. 3

   R1 = 10 Ω, R2 = 12 Ω

4. 4

   R1 = 22 Ω, R2 = 198 Ω

해설

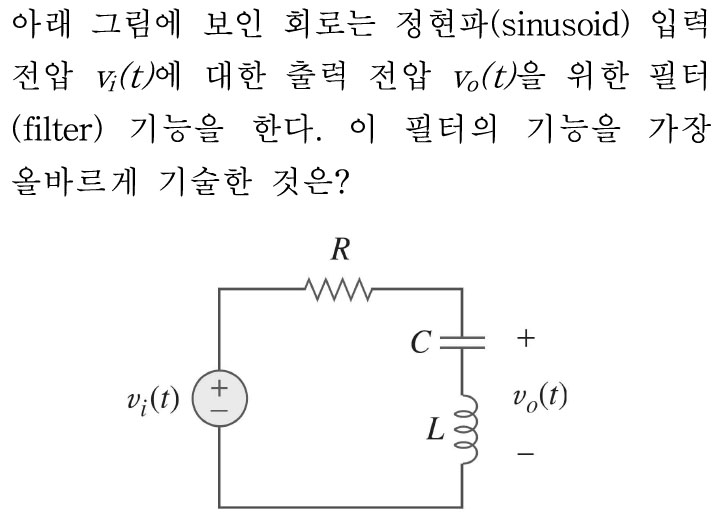

1. 1

   저역통과필터(Low-pass filter)

2. 2

   고역통과필터(High-pass filter)

3. 3

   대역차단필터(Band-stop filter)

4. 4

   대역통과필터(Band-pass filter)

해설

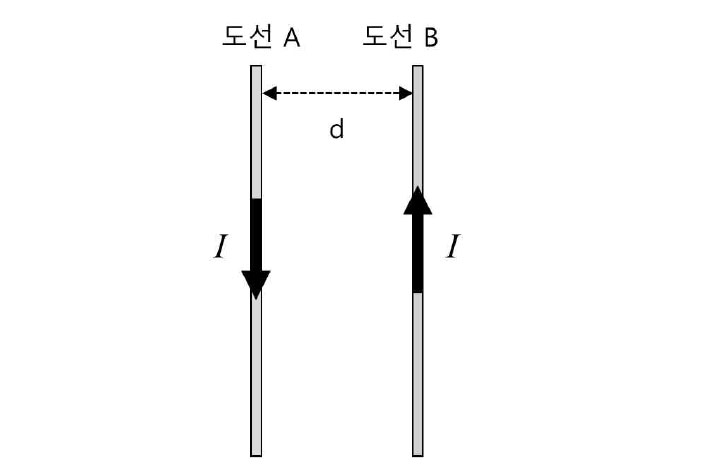

다음 그림과 같이 매우 긴 평행한 두개의 도선 A, B가 있으며 도선에 흐르는 전류의 방향은 반대이다. 이 경우 d = 1 m인 경우에 비해 d = 2 m로 늘어난 경우 자기력에 의해 도선에 발생하는 힘에 대한 보기의 설명 중 가장 적절한 것은?

1. 1

   도선이 받는 힘은 1/4로 줄어들며, 방향은 서로 끌어당기는 방향이다.

2. 2

   도선이 받는 힘은 1/2로 줄어들며, 방향은 서로 끌어당기는 방향이다.

3. 3

   도선이 받는 힘은 1/4로 줄어들며, 방향은 서로 밀어내는 방향이다.

4. 4

   도선이 받는 힘은 1/2로 줄어들며, 방향은 서로 밀어내는 방향이다.

해설

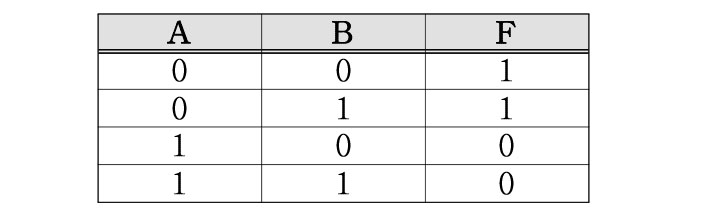

2변수 논리함수 F(A,B)의 진리표가 다음과 같을 때, F의 최소 표현식으로 가장 올바른 것은?

1. 1



2. 2



3. 3



4. 4



해설

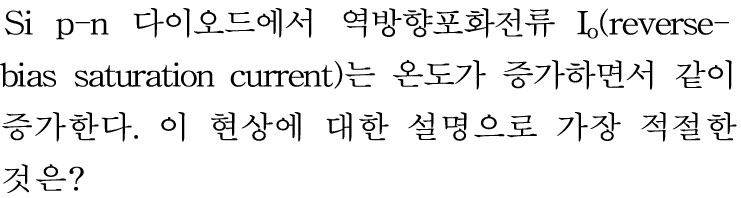

1. 1

   온도가 올라가면 정공과 전자의 재결합이 줄어들기 때문이다.

2. 2

   접합면 경계 영역에서 드리프트(drift)를 위한 소수 캐리어의 생성이 촉진되기 때문이다.

3. 3

   온도가 올라가면 도핑 농도가 증가하기 때문이다.

4. 4

   온도가 올라가면 전자의 이동 속도가 느려지기 때문이다.

해설

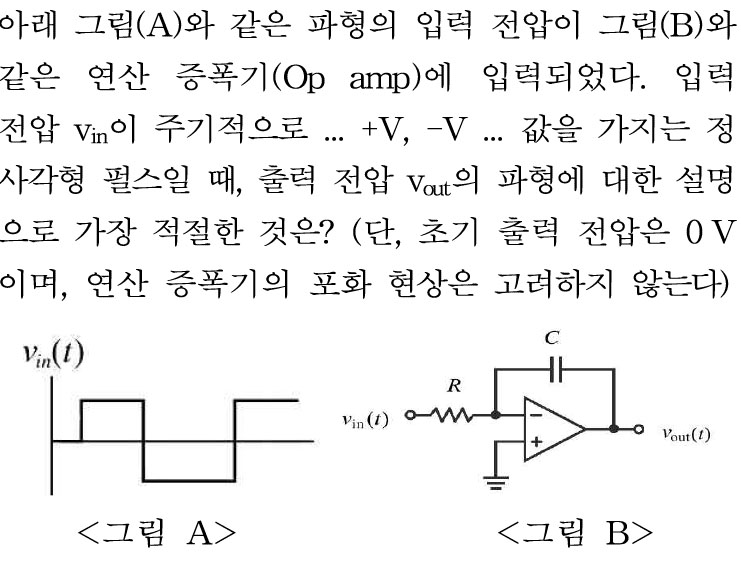

1. 1

   출력은 구간별로 선형적으로 증가 또는 감소하는 파형으로, 사다리꼴 형태가 반복된다.

2. 2

   출력은 정현파처럼 매끄러운 곡선을 따르며, 위상은 입력과 같다.

3. 3

   출력은 계단파 모양으로 불연속적인 점프를 하며, 입력에 정비례한다.

4. 4

   출력은 삼각파 형태를 따르며, 주기적으로 증가하고 감소한다.

해설

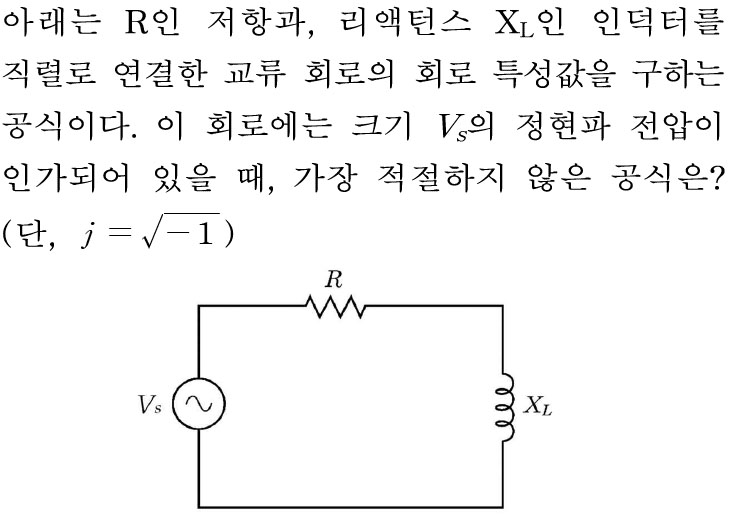

1. 1



2. 2



3. 3



4. 4



해설

귀환 발진기에 관한 설명으로 가장 적절하지 않은 것은?

1. 1

   폐귀환 루프의 전압이득이 정상상태에서 1이어야 한다.

2. 2

   폐귀환 루프의 전압이득이 시동상태에서 1보다 커야 한다.

3. 3

   발진기의 입력전력은 출력전력보다 적다

4. 4

   폐귀환 루프의 위상변이가 0이어야 한다.

해설

반도체에 대한 설명으로 가장 적절하지 않은 것은?

1. 1

   진성반도체는 온도가 증가함에 따라 자유전자의 농도가 증가한다.

2. 2

   p타입 반도체의 억셉터(acceptor)의 농도를 높이면 전자의 농도가 증가한다.

3. 3

   실리콘의 최외각 전자의 수는 4이다.

4. 4

   Si에 Al을 도핑하면 p타입 반도체가 된다.

해설

1. 1



2. 2



3. 3



4. 4



해설
