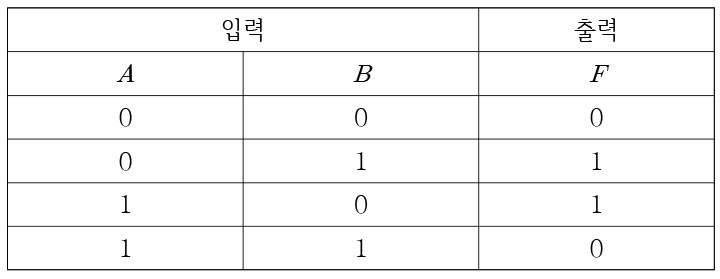

다음 진리표를 가지는 논리 게이트는?

1. 1

   AND 게이트

2. 2

   NAND 게이트

3. 3

   NOR 게이트

4. 4

   XOR 게이트

해설

1. 1



2. 2



3. 3



4. 4



해설

01101101을 저장하고 있던 8비트 순환 시프트 레지스터에 좌측 시프트 제어 신호가 세 번 연속 들어왔을 때, 시프트 레지스터의 변경된 저장 값은?

1. 1

   01101000

2. 2

   10110101

3. 3

   01101011

4. 4

   10101101

해설

부귀환(negative feedback)을 갖는 연산증폭기 회로의 특성으로 옳지 않은 것은?

1. 1

   잡음이 감소한다.

2. 2

   대역폭이 감소한다.

3. 3

   비선형 왜곡이 감소한다.

4. 4

   안정적으로 조절 가능한 전압 이득을 제공한다.

해설

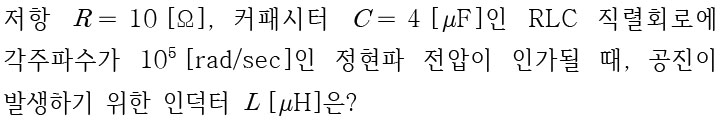

1. 1

   25

2. 2

   50

3. 3

   100

4. 4

   250

해설

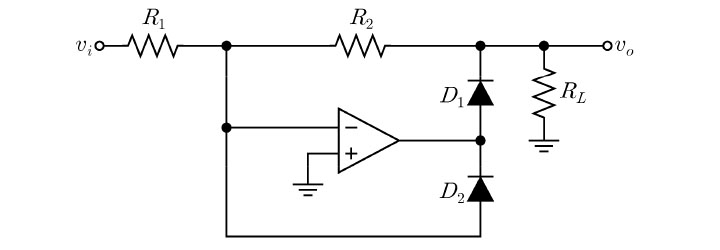

다음 회로의 출력특성을 나타내는 회로는? (단, 다이오드와 연산증폭기는 이상적이다)

1. 1

   클램프회로

2. 2

   정전압회로

3. 3

   전파정류회로

4. 4

   반파정류회로

해설

차동증폭기의 특성으로 옳지 않은 것은?

1. 1

   연산증폭기의 입력단으로 사용된다.

2. 2

   공통모드 이득이 클수록 증폭기의 성능이 우수하다.

3. 3

   두 개의 입력단에 유입되는 잡음을 제거하는 효과가 있다.

4. 4

   공통모드 제거비(CMRR)는 차동모드 이득과 공통모드 이득의 비이다.

해설

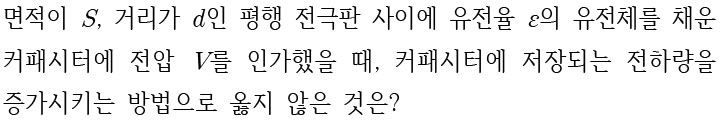

1. 1



2. 2



3. 3



4. 4



해설

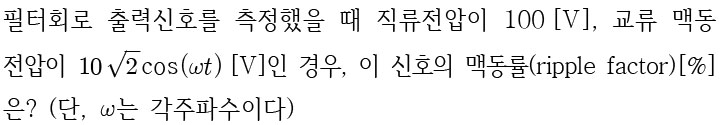

1. 1

   5

2. 2

   10

3. 3

   14

4. 4

   15

해설

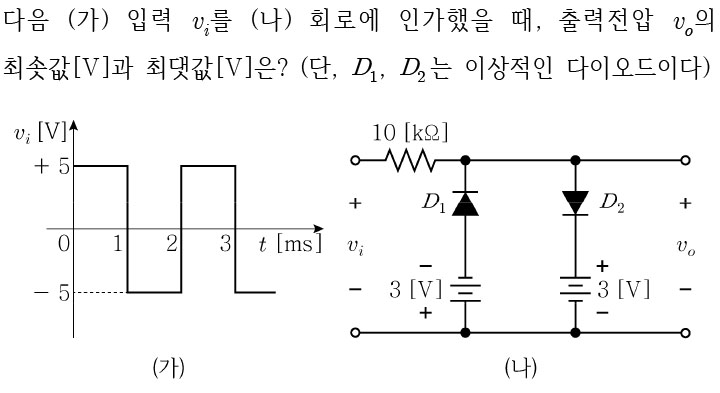

1. 1

   최솟값 : -2 최댓값 : +2

2. 2

   최솟값 : -2 최댓값 : +3

3. 3

   최솟값 : -3 최댓값 : +2

4. 4

   최솟값 : -3 최댓값 : +3

해설
