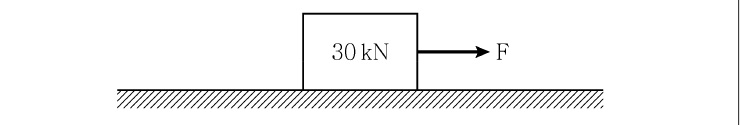

그림과 같이 무게 30kN의 직사각형 블록에 수평방향으로 하중이 작용할 때, 블록이 미끄러짐이 발생하기 직전의 최대 수평방향 힘(F)의 크기[kN]는? (단, 블록과 수평면 사이의 정지마찰계수는 0.5이다)

1. 1

   10

2. 2

   15

3. 3

   20

4. 4

   30

해설

1. 1

   0.2

2. 2

   0.4

3. 3

   0.6

4. 4

   0.8

해설

1. 1



2. 2



3. 3



4. 4



해설

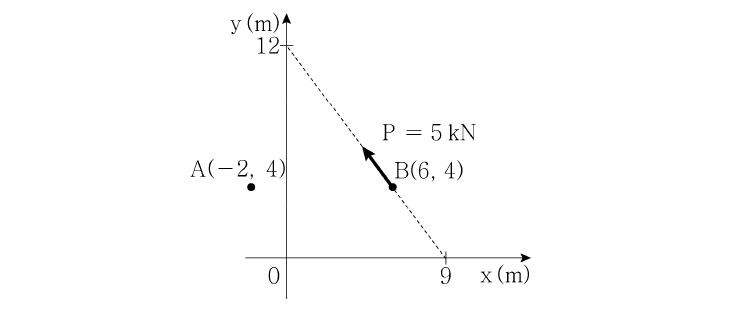

그림과 같이 힘 P가 작용할 때, 힘 P의 A점에 대한 모멘트의 크기[kNㆍm]는?

1. 1

   32

2. 2

   35

3. 3

   38

4. 4

   40

해설

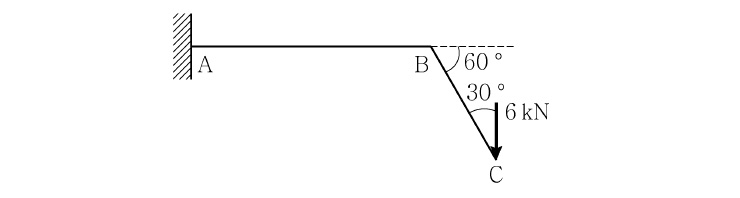

그림과 같은 캔틸레버 구조물에서 부재 BC에 발생하는 축력의 크기[kN]는? (단, 자중은 무시한다)

1. 1



2. 2



3. 3



4. 4



해설

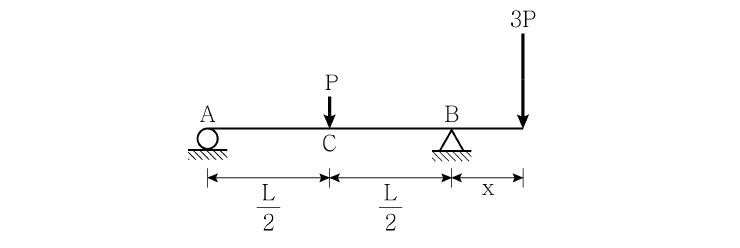

그림과 같은 내민보에서 C점의 휨모멘트가 0이 되는 길이 x는? (단, 자중은 무시한다)

1. 1



2. 2



3. 3



4. 4



해설

1. 1



2. 2



3. 3



4. 4



해설

1. 1



2. 2



3. 3



4. 4



해설

그림과 같은 트러스 구조물에서 부재 BC의 부재력 크기[kN]는? (단, 자중은 무시한다)

1. 1

   0

2. 2

   20

3. 3

   40

4. 4

   60

해설

1. 1

   0.5

2. 2

   1.0

3. 3

   1.5

4. 4

   2.0

해설
