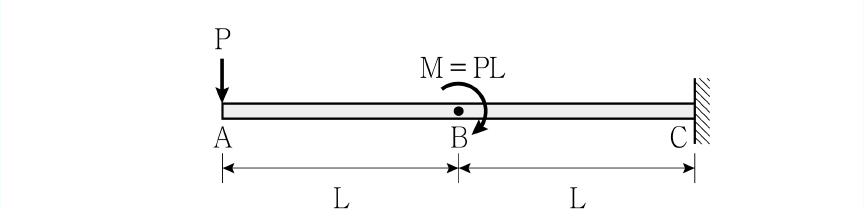

그림과 같은 캔틸레버보에 집중하중 P와 모멘트하중 M＝PL이 작용할 때, 옳지 않은 것은? (단, 구조물의 자중은 무시한다)

1. 1

   A점에 발생하는 축력의 크기는 0이다.

2. 2

   B점에 발생하는 전단력의 크기는 P이다.

3. 3

   C점에 발생하는 모멘트 반력의 크기는 0이다.

4. 4

   C점에 발생하는 수직반력의 크기는 P이다.

해설

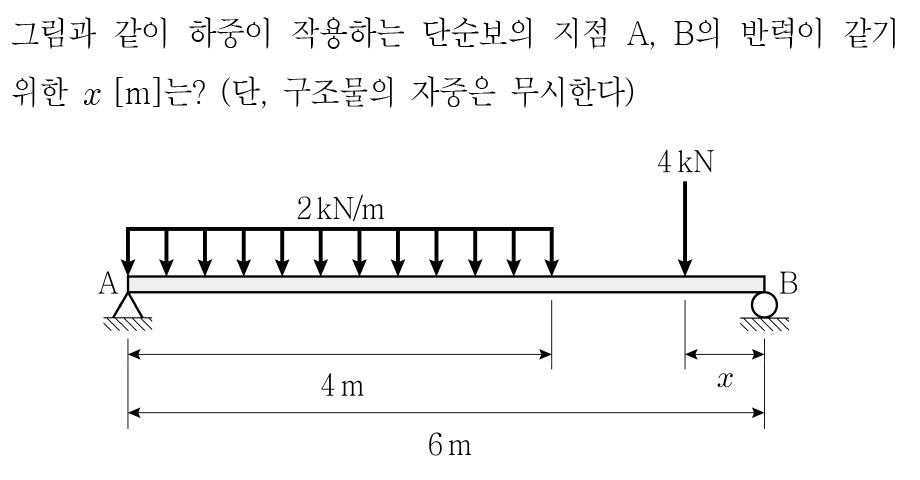

1. 1

   1

2. 2

   2

3. 3

   3

4. 4

   4

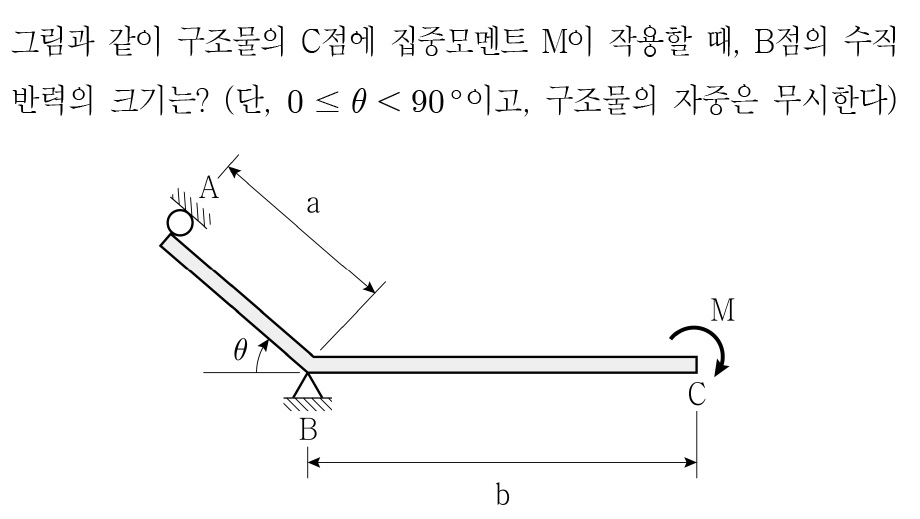

해설

1. 1



2. 2



3. 3



4. 4



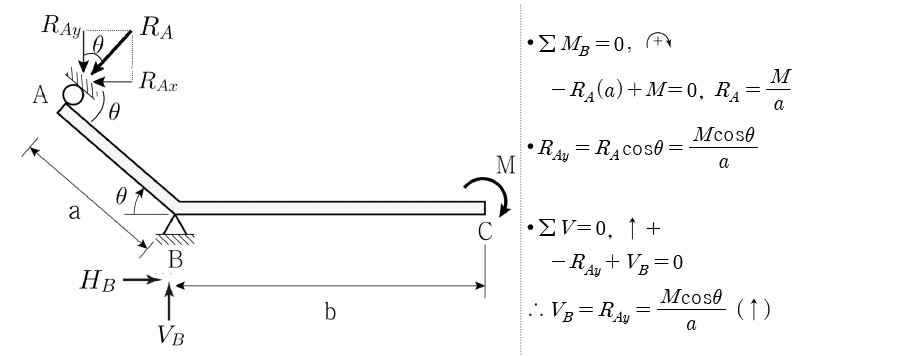

해설

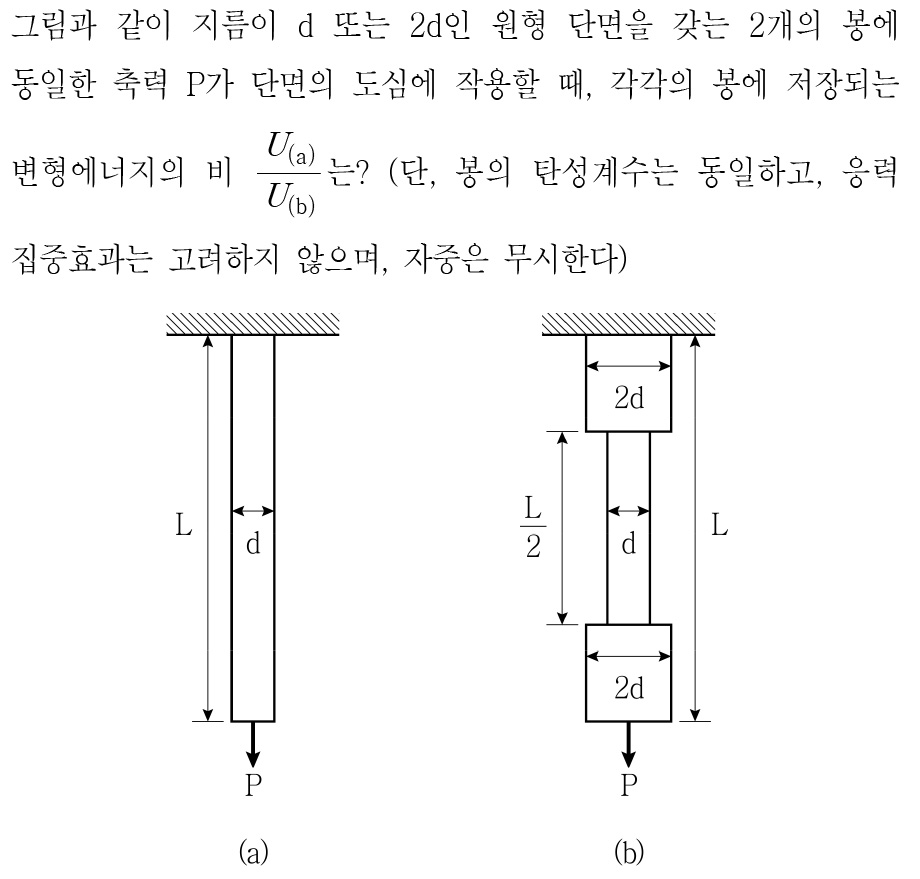

1. 1



2. 2



3. 3



4. 4



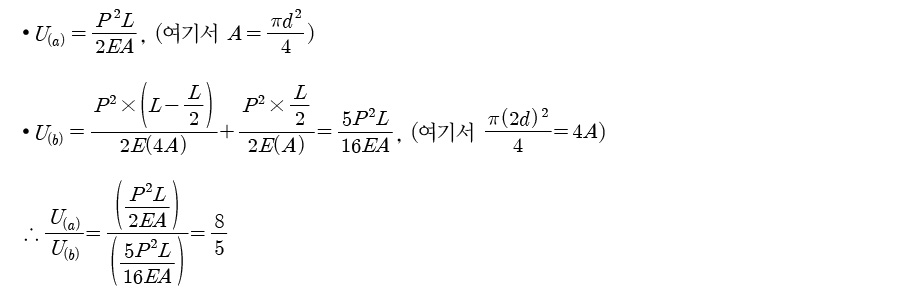

해설

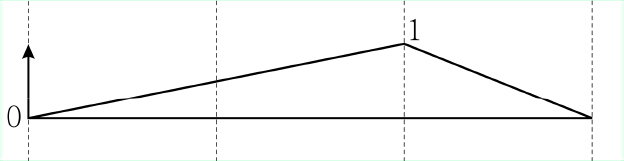

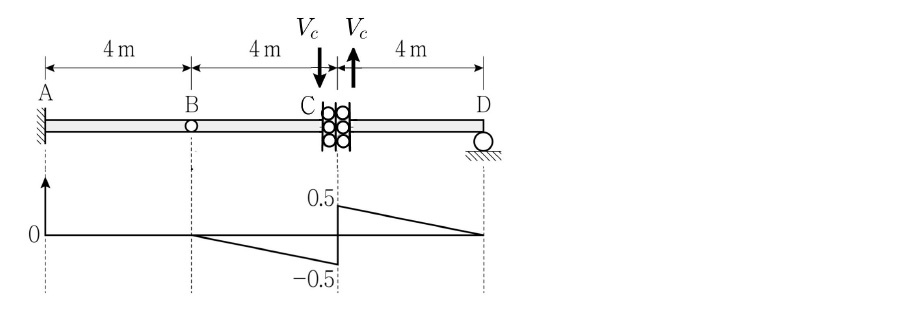

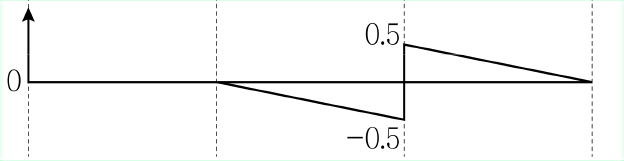

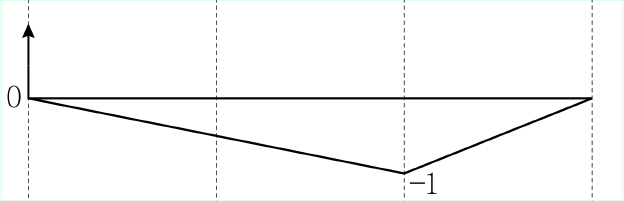

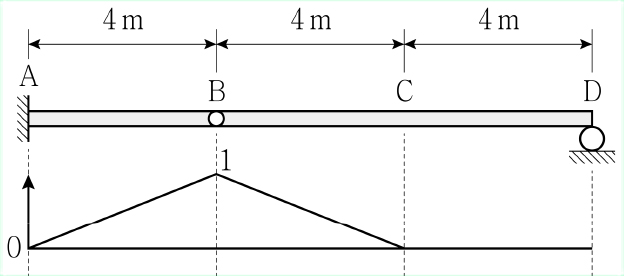

그림과 같은 게르버보에서 점 C의 전단력에 대한 영향선은?

1. 1



2. 2



3. 3



4. 4



해설

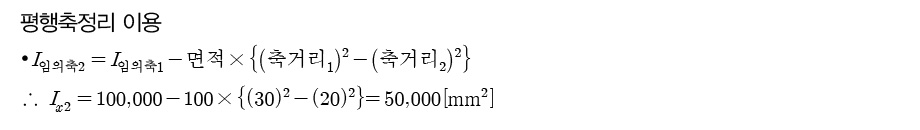

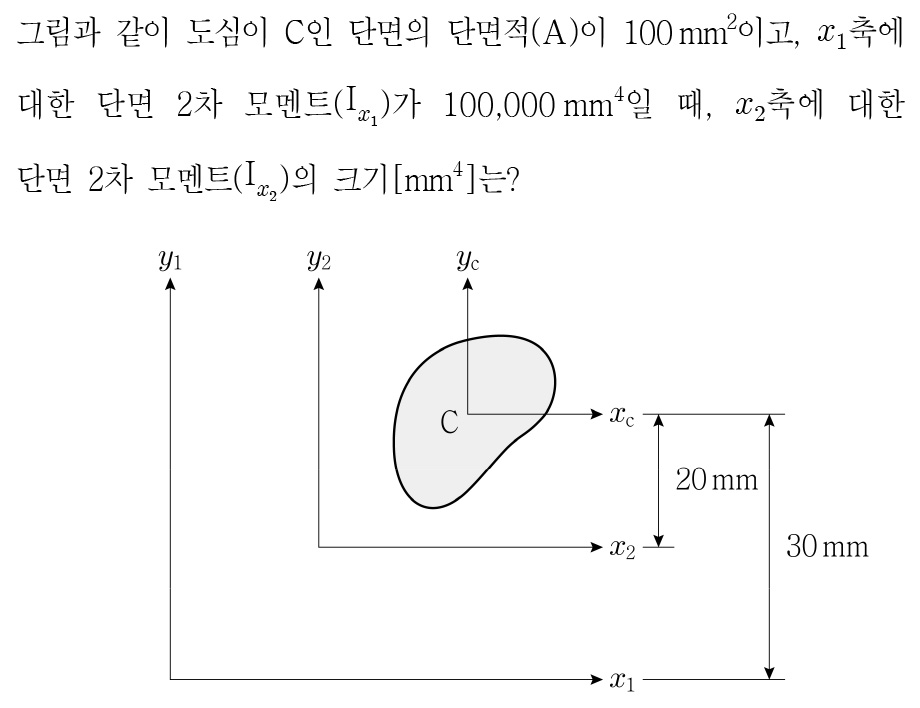

1. 1

   50,000

2. 2

   80,000

3. 3

   100,000

4. 4

   140,000

해설

그림과 같이 단순 지지된 트러스 구조물에서 CD부재의 부재력[kN]은? (단, 구조물의 자중은 무시한다)

1. 1

   31.25 (압축)

2. 2

   31.25 (인장)

3. 3

   62.5 (압축)

4. 4

   62.5 (인장)

해설

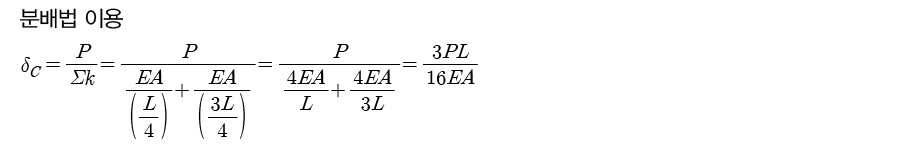

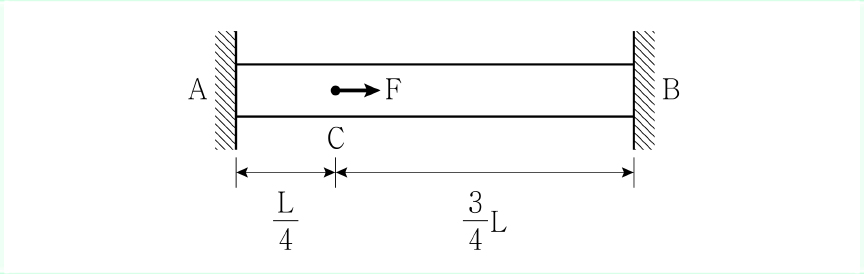

그림과 같이 C점에 축력 가 단면의 도심에 작용할 때, C점의 축방향 변위의 크기는? (단, 구조물의 축방향 강성은 EA이고, 구조물의 자중은 무시한다)

1. 1



2. 2



3. 3



4. 4



해설

1. 1

   2

2. 2

   3

3. 3

   4

4. 4

   5

해설

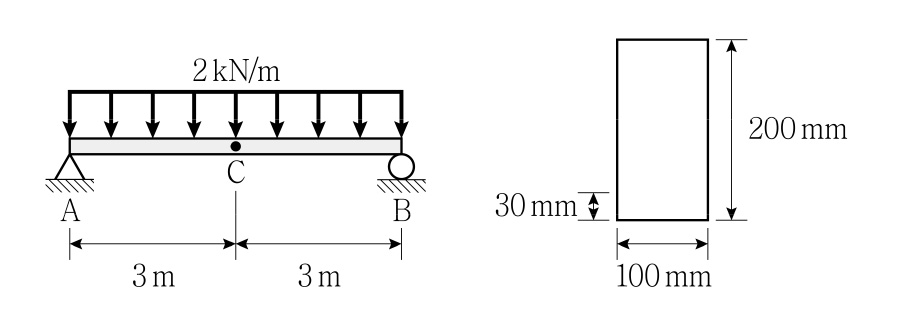

그림과 같이 직사각형 단면의 단순보에 등분포하중이 작용할 때, C점의 단면 하단부에서 30mm만큼 떨어진 높이에 작용하는 휨응력의 크기[MPa]는? (단, 보의 자중은 무시한다)

1. 1

   4.05

2. 2

   6.75

3. 3

   9.45

4. 4

   13.5

해설
